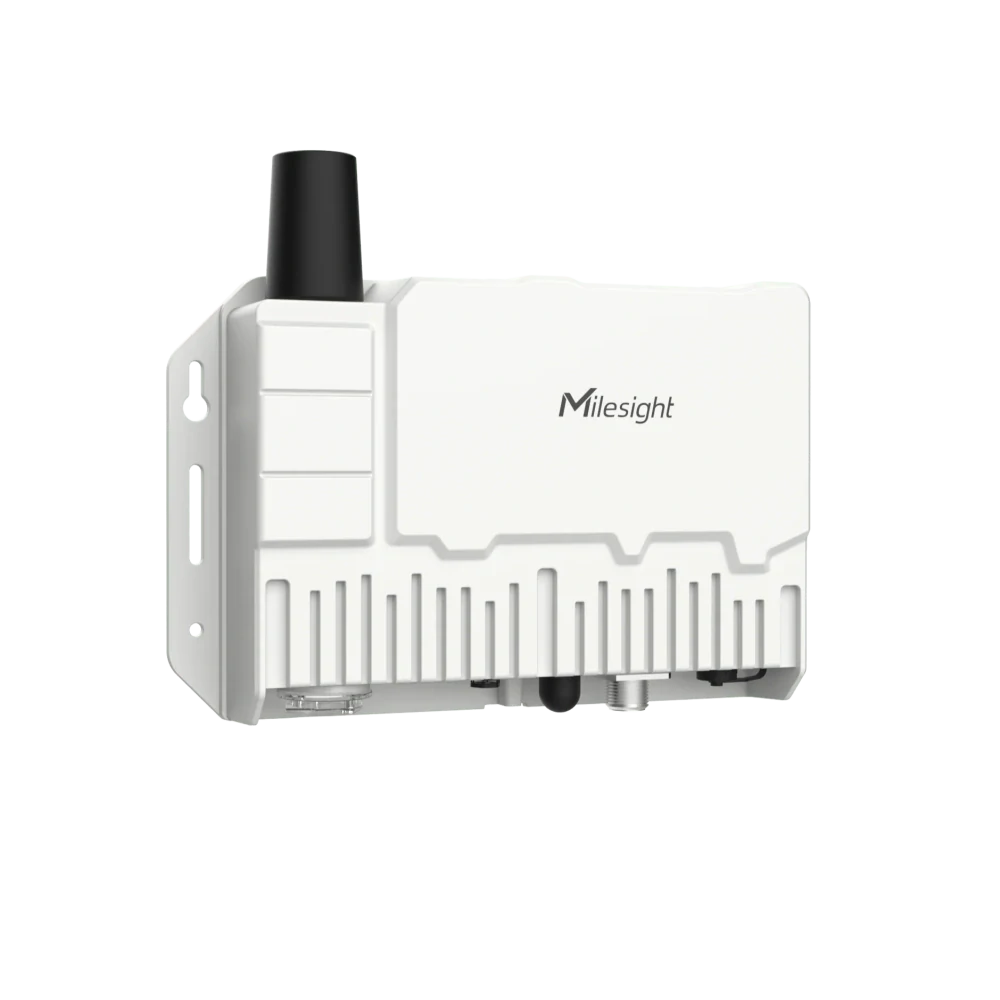

Milesight SG50 – ultra nízkopríkonová solárna LoRaWAN® brána (IP67) s LTE (Cat 1) a GPS

Milesight SG50 – ultra nízkopríkonová solárna LoRaWAN® brána (IP67) s LTE (Cat 1) a GPS

Hlavné výhody

• Outdoor prevedenie s krytím IP67 a robustným hliníkovým telom

• SX1302 čip pre vyššiu priepustnosť pri nízkej spotrebe

• 8-kanálová LoRaWAN gateway (half-duplex)

• Podpora približne 2000 koncových zariadení (Class A/B/C – podľa profilu prevádzky)

• Integrované batérie + možnosť solárneho panelu (autonómna prevádzka)

• Mobilné pripojenie 4G LTE (Cat 1) / GSM so slotom pre Nano SIM

• GPS pre jednoduchšie nasadenie a správu

• Web správa, MQTT API, protokoly HTTP/HTTPS a OpenVPN klient

Pre koho je SG50 ideálna

SG50 je vhodná všade tam, kde potrebujete LoRaWAN pokrytie a zároveň riešite problém s napájaním alebo konektivitou:

• Smart city / obec: vzdialené odpočty (voda, energia), monitoring šácht, záplavové snímače, meteostanice

• Priemysel a infraštruktúra: monitoring nádrží, tlakov, prietokov, bezpečnostné snímače v areáloch

• Lesníctvo, poľnohospodárstvo, ťažba a odľahlé prevádzky: senzory v teréne, kde je prívod elektriny náročný

• Dočasné projekty: rýchle nasadenie siete na stavbách, eventoch alebo testovacích lokalitách

Integrácia do vašej siete

SG50 funguje ako LoRaWAN gateway (packet forwarder), ktorá posiela dáta do vášho LoRaWAN Network Servera. Je kompatibilná s bežne používanými platformami ako The Things Stack či ChirpStack, a zároveň podporuje jednoduchú integráciu cez MQTT.

Vstavaný network server (embedded NS) – keď chcete „mini sieť“ bez cloudu

Ak potrebujete rýchlo rozbehnúť menší pilot, SG50 vie fungovať aj s embedded network serverom:

• LoRaWAN protokol: v1.0.3

• Podporované triedy: Class A / Class C

• Maximálny počet zariadení: 100

• Integrácia: MQTT

Pre väčšie siete odporúčame externý LNS (on-prem alebo cloud) a SG50 použiť ako spoľahlivý terénny zberový bod.

Napájanie a spotreba – navrhnuté pre autonómiu

SG50 podporuje tri spôsoby napájania:

1. Solárne napájanie alebo DC 12–24 V cez M12 konektor

2. Záložné batérie 3,6 V / 25000 mAh (typ 18650)

3. USB-C 5 V / 2 A (napájanie a konzola)

Typická spotreba je uvádzaná okolo 0,8 W. Výrobca zároveň uvádza výdrž batérie „až do 4 dní bez slnečného žiarenia“ pri scenári 100 pripojených uzlov s 10-minútovým intervalom reportovania (laboratórne podmienky – orientačná hodnota). Nabíjanie batérií prebieha cez M12 napájanie.

Konektivita a správa

• Mobilná sieť: 4G LTE (Cat 1) / GSM, Nano-SIM (4FF)

• Wi-Fi: 2,4 GHz (802.11 b/g/n), AP režim iba na konfiguráciu, zabezpečenie WPA-PSK

• GNSS: GPS (anténa zdieľaná s mobilnou)

• Sieťové protokoly: HTTP, HTTPS, MQTT

• VPN: OpenVPN klient

• Konfigurácia a aktualizácie: web rozhranie, MQTT API, Milesight Development Platform, DeviceHub

• Diagnostika: ping

• Indikácia: LED (SYSTEM, LTE, Wi-Fi), tlačidlo Reset/Wi-Fi

Technická špecifikácia (výber)

Výpočtová časť

• CPU: dual-core 240 MHz, 32-bit Xtensa® LX7

• Pamäť: 8 MB PSRAM

• Flash: 16 MB

LoRaWAN

• Kanály: 8 (half-duplex)

• Konektor antény: 1× 50 Ω N-Female (externý)

• Citlivosť: až −140 dBm @ 292 bps

• Vysielací výkon: max. 27 dBm

• Pokročilé funkcie: packet filter, LBT (podľa pásma), data retransmission

• Frekvenčné pásma (podľa verzie): vrátane EU868 (a ďalšie globálne varianty)

LTE pásma (variant L08GL – „Global“ okrem Severnej Ameriky)

• LTE-FDD: B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28/66

• LTE-TDD: B34/38/39/40/41

• GSM: B2/3/5/8

Variant L09NA je určený pre Severnú Ameriku (LTE-FDD: B2/4/5/12/13/66).

Mechanika a prostredie

• Krytie: IP67

• Telo: tlakovo liaty hliník (biela)

• Rozmery: 250 × 157,5 × 46 mm

• Hmotnosť: 1,275 kg (bez batérií) / 1,755 kg (s batériami)

• Inštalácia: na stenu alebo stožiar

• Prevádzková teplota: −30 °C až +70 °C

• Relatívna vlhkosť: 0–95 % (nekondenzujúca)

Obsah balenia

• 1× batériový pack

• 1× nástroj na vysunutie SIM

• 1× LoRaWAN® anténa (60 cm)

• 1× koaxiálny kábel (1 m)

Voliteľné príslušenstvo – solárny panel

K SG50 je možné dodať solárny panel v dvoch výkonových variantoch:

• SP1530 (default): 30 W, menovité napätie 15 V, menovitý prúd 2 A, rozmery 533 × 303 × 17 mm, hmotnosť 1,645 kg

• SP1545 (voliteľný): 45 W, menovité napätie 15 V, menovitý prúd 3 A, rozmery 570 × 380 × 17 mm, hmotnosť 2,305 kg

Súčasťou solárneho príslušenstva sú montážne sady (držiaky, U-strap/U-bolt, skrutky, objímky).

Odporúčania pred objednávkou (praktické)

• Vyberte správnu frekvenčnú verziu: pre Slovensko a EÚ je bežná verzia EU868.

• Ak chcete bránu úplne nezávislú od miestnej siete, zvoľte variant s LTE (pre Európu typicky L08GL) a pripravte si Nano-SIM s dátovým paušálom.

• Počítajte s vhodnou LoRaWAN anténou podľa lokality (zisk, smerovanie, umiestnenie). SG50 používa N-Female konektor.

• Pri solárnom napájaní zvažujte rezervu výkonu: 30 W panel je vhodný pre mnohé aplikácie, 45 W dáva väčšiu istotu pri kratších dňoch a náročnejšej prevádzke.

• Pre montáž v teréne sa hodí stožiarové uchytenie a umiestnenie mimo tieňa (panel aj brána).

Bezpečnosť a správa na diaľku

SG50 podporuje HTTPS a MQTT pre integráciu, a vďaka OpenVPN klientovi ju môžete bezpečne pripojiť do vašej firemnej alebo obecnej VPN siete. GPS zjednodušuje evidenciu umiestnenia a servisné zásahy, čo je praktické najmä pri väčšom počte brán v teréne.

Poznámka k návrhu siete: pri plánovaní kapacity počítajte aj s downlink požiadavkami (potvrdenia, konfigurácia), keďže downlinky sú v LoRaWAN vždy vzácnejšie než uplinky.

FAQ (časté otázky)

1. Je Wi-Fi určené aj na prenos dát?
   Nie, Wi-Fi je v AP režime určené primárne na konfiguráciu zariadenia.

2. Koľko senzorov môžem pripojiť?
   Gateway je dimenzovaná približne na 2000 zariadení (Class A/B/C); v praxi závisí od prevádzkového profilu a downlinkov.

3. Môžem SG50 použiť aj bez solárneho panelu?
   Áno. Môžete ju napájať DC 12–24 V cez M12 alebo servisne cez USB-C; batérie slúžia ako záloha.

4. Potrebujem externý LoRaWAN server?
   Pri väčšej sieti odporúčame externý LNS; pre menší pilot môžete využiť embedded network server (do 100 zariadení).

5. Je brána vhodná do zimy a dažďa?
   Áno, má krytie IP67 a prevádzkový rozsah −30 °C až +70 °C.
