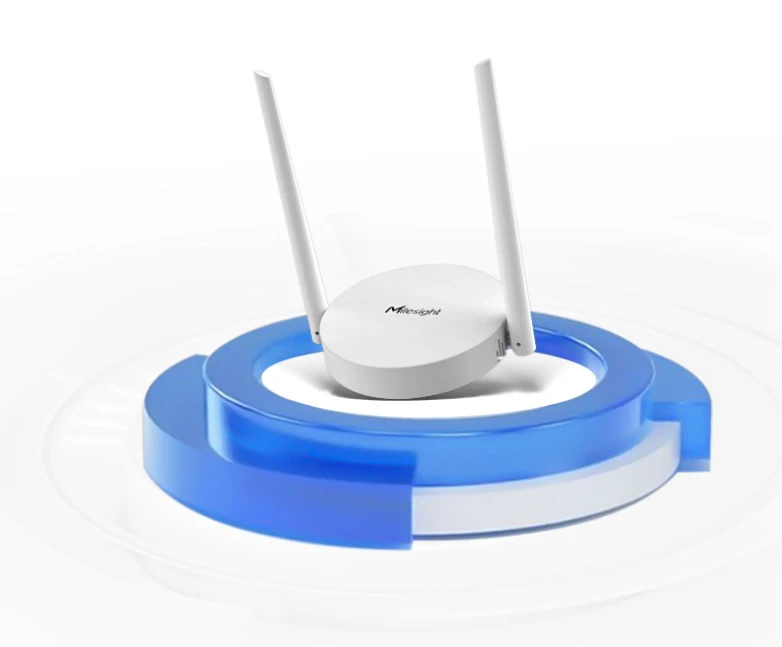

Milesight UG63 – mini 8-kanálová LoRaWAN® brána do interiéru (IP30) s Ethernetom

Milesight UG63 – mini 8-kanálová LoRaWAN® brána do interiéru (IP30) s Ethernetom, voliteľným 4G (Cat 1) a vstavaným Network Serverom

Prečo si vybrať UG63 (hlavné výhody)

• 8-kanálová LoRaWAN® brána – vhodná pre bežné indoor siete a menšie areály

• Výkon a efektivita (SX1302) – vyššia priepustnosť pri nižšej spotrebe

• Kapacita siete – až cca 2000 koncových zariadení (Class A/B/C, podľa uplink/downlink profilu)

• Kompaktné rozmery – jednoduché prenášanie a rýchle nasadenie aj pre pilotné projekty

• Viac možností montáže – na stôl, stenu alebo strop

• Multi-backhaul – Ethernet + voliteľné LTE (4G) pre lepšiu dostupnosť

• Embedded Network Server + MQTT API – jednoduchá integrácia a malé samostatné inštalácie

• „Blind-filling“ scenár – môže fungovať ako doplnková brána, ktorá pomáha pokryť slabé miesta a posiela dáta do nadradenej „controller gateway“ (napr. v rámci ekosystému Milesight)

Kde sa UG63 najčastejšie používa

UG63 je ideálna do priestorov, kde chcete spoľahlivé LoRaWAN pokrytie bez veľkej stavebnej prípravy:

Smart building / kancelárie

• teplota, vlhkosť, CO₂, obsadenosť, tlačidlá, úniky vody, stavy dverí, senzory pre serverovne

Parkoviská, garáže, technické priestory

• monitoring technológií, merače energií, alarmy, dohľad nad rozvádzačmi a technickými miestnosťami

Školy a kampusy

• pokrytie tried, chodieb, telocviční a viacerých budov jednou logickou LoRaWAN sieťou

Doplnková brána do existujúcej siete

• vykrývanie „hluchých miest“ bez toho, aby ste museli meniť hlavnú infraštruktúru

Konektivita a pripojenie do siete

UG63 ponúka flexibilné možnosti pripojenia podľa toho, čo máte v budove k dispozícii:

Ethernet (štandard)

• 1× RJ45 WAN port, 10/100 Mbps, auto-sensing, auto MDI/MDIX

• galvanická izolácia 1.5 kV RMS
  V praxi je Ethernet najstabilnejšie riešenie pre trvalé inštalácie.

Mobilná sieť (voliteľne – LTE verzia)

• 4G LTE (Cat 1) / GSM, 1× Micro SIM (3FF)

• externá mobilná anténa (len pri LTE verzii)
  LTE je výborné ako záloha pri výpadkoch internetu alebo v objektoch bez dostupnej kabeláže.

Wi-Fi (iba konfigurácia)

• 2,4 GHz (802.11 b/g/n), AP režim len na nastavenie zariadenia

• zabezpečenie WPA-PSK
  Dôležité: Wi-Fi je určené na pohodlnú konfiguráciu, nie ako bežný dátový backhaul.

Embedded Network Server – keď chcete jednoduchú „mini sieť“

UG63 má vstavaný Embedded Network Server, ktorý sa hodí na malé inštalácie bez ďalšieho servera:

• LoRaWAN protokol: v1.0.3

• podporované triedy: Class A / Class C

• maximálny počet zariadení: 20

• integrácia: MQTT

Pre väčšie siete sa bežne používa externý LoRaWAN Network Server (cloud alebo on-prem) a UG63 funguje ako štandardná gateway.

LoRaWAN rádiové parametre (dôležité pre dosah a stabilitu)

• kanály: 8 (half-duplex)

• citlivosť: až −140 dBm pri 292 bps

• vysielací výkon: max. 27 dBm

• podporované pásma (podľa verzie): EU868 a ďalšie regionálne varianty (CN470, IN865, RU864, US915, AU915, KR920, AS923-1/2/3/4)

Pre Slovensko a EÚ sa typicky volí verzia EU868.

Správa, bezpečnosť a integrácia

UG63 je pripravená na profesionálne nasadenie:

• sieťové protokoly: HTTP, HTTPS, MQTT

• OpenVPN klient pre bezpečný prístup cez VPN

• diagnostika: Ping

• spoľahlivosť: Link Backup

• konfigurácia a aktualizácie: web rozhranie a API (vrátane MQTT)

Vďaka týmto funkciám je UG63 vhodná aj pre nasadenia, kde chcete centralizovaný dohľad a rýchle servisné zásahy.

Napájanie a spotreba

UG63 ponúka viac možností napájania podľa vašej infraštruktúry:

1. USB-C (Type-C) 5 V / 2 A – napájanie a zároveň konzola

2. DC napájanie 5–12 V cez DC kábel

3. PoE vstup podľa 802.3af (cez PoE splitter)

Spotreba:

• typická: 1,3 W

• maximálna: 3,1 W

Konektory a ovládacie prvky (prakticky)

Na tele zariadenia nájdete:

• Ethernet port (WAN)

• DC napájací konektor

• Reset tlačidlo

• USB-C port (napájanie a konzola)

• LoRaWAN anténu

• pri LTE verzii navyše: SIM slot a konektor pre mobilnú anténu
  Indikácia stavu prebieha cez LED: SYSTEM a LTE.

Technické parametre (pre sekciu „Parametre“ v e-shope)

Systém

• CPU: dual-core 240 MHz, 32-bit Xtensa® LX7

• pamäť: 8 MB PSRAM

• úložisko: 16 MB Flash

Krytie a materiál

• IP30

• materiál: PC + ABS, farba biela

Rozmery a hmotnosť

• rozmery: Ø 115 × 21 mm (bez antény)

• hmotnosť: 140 g (bez LTE) / 158,2 g (LTE verzia)

Prevádzkové podmienky

• prevádzková teplota: −20 °C až +50 °C

• skladovanie: −40 °C až +85 °C

• vlhkosť: 0–95 % (nekondenzujúca)

Schválenia

• CE, FCC, RoHS

Obsah balenia

• 2× sada pre montáž na stenu

• 1× Type-C kábel (1 m) a napájací adaptér alebo 1× PoE splitter
  Poznámka: výrobca uvádza, že jedna z dvojice (Type-C set vs. PoE splitter) je štandardne pribalená a druhá môže byť dodaná ako voliteľné príslušenstvo (podľa konkrétnej konfigurácie dodávky).

FAQ (časté otázky)

Je UG63 vhodná do exteriéru?
Nie, ide o indoor gateway s krytím IP30 – odporúča sa montáž v interiéri alebo v chránenej technickej skrini.

Koľko senzorov viem pripojiť?
Ako gateway zvládne približne do 2000 koncových zariadení (závisí od dátového profilu). Embedded Network Server je určený na malé siete do 20 zariadení.

Dá sa použiť aj bez LTE?
Áno. Základná verzia funguje cez Ethernet. LTE je voliteľné ako záloha alebo pre lokality bez kabeláže.

Na čo je Wi-Fi?
Wi-Fi funguje ako prístupový bod pre konfiguráciu zariadenia, nie ako hlavné internetové pripojenie.
